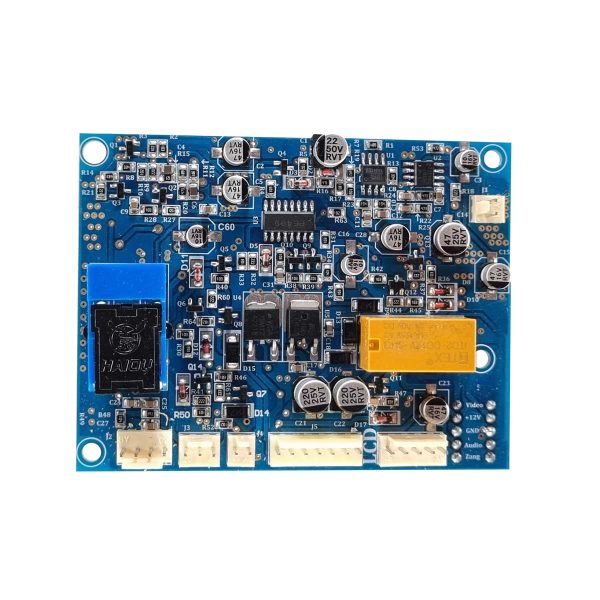

برد صوت آیفون تصویری 1286 الکتروپیک، که به آن برد اصلی یا مین برد نیز میگویند، وظیفه اصلی تولید صدا، صدای زنگ و عملکرد درب بازکن را بر عهده دارد و تصویر نیز از این برد عبور میکند. این برد برای انواع مانیتورهای 1286 الکتروپیک مناسب است و با ولتاژ 12 ولت کار میکند.
اجزای اصلی و وظایف آنها:
- مسیر تصویر:
- ترانزیستورهای Q3 و Q4: اتصال خط تصویر با تماس بیرونی هنگام زنگ زدن پنل.
- آی سی 555: قطع تصویر بعد از گذشت زمان مشخص.
- ترانزیستور TIP: سوئیچینگ خط تصویر.
- هوک: قطع خط تصویر با گذاشتن گوشی.
- مسیر صدا:
- آی سی TEA1062: تفکیک صدای رفت و برگشت.
- خازنهای C1, C2, C3 و مقاومتهای R1, R2, R3: در مسیر صدای میکروفون قرار دارند.
- خازن EC1: در مسیر صدای بلندگو قرار دارد.
- مقاومت R11: تضعیف یا قطع صدای بلندگو در صورت خرابی.
- مسیر زنگ:
- آی سی M995: تولید صدای زنگ.
- آی سی LM386: تقویت صدای زنگ.
- خازن C16 و مقاومت R26: تأثیر بر میزان صدای زنگ خروجی.
