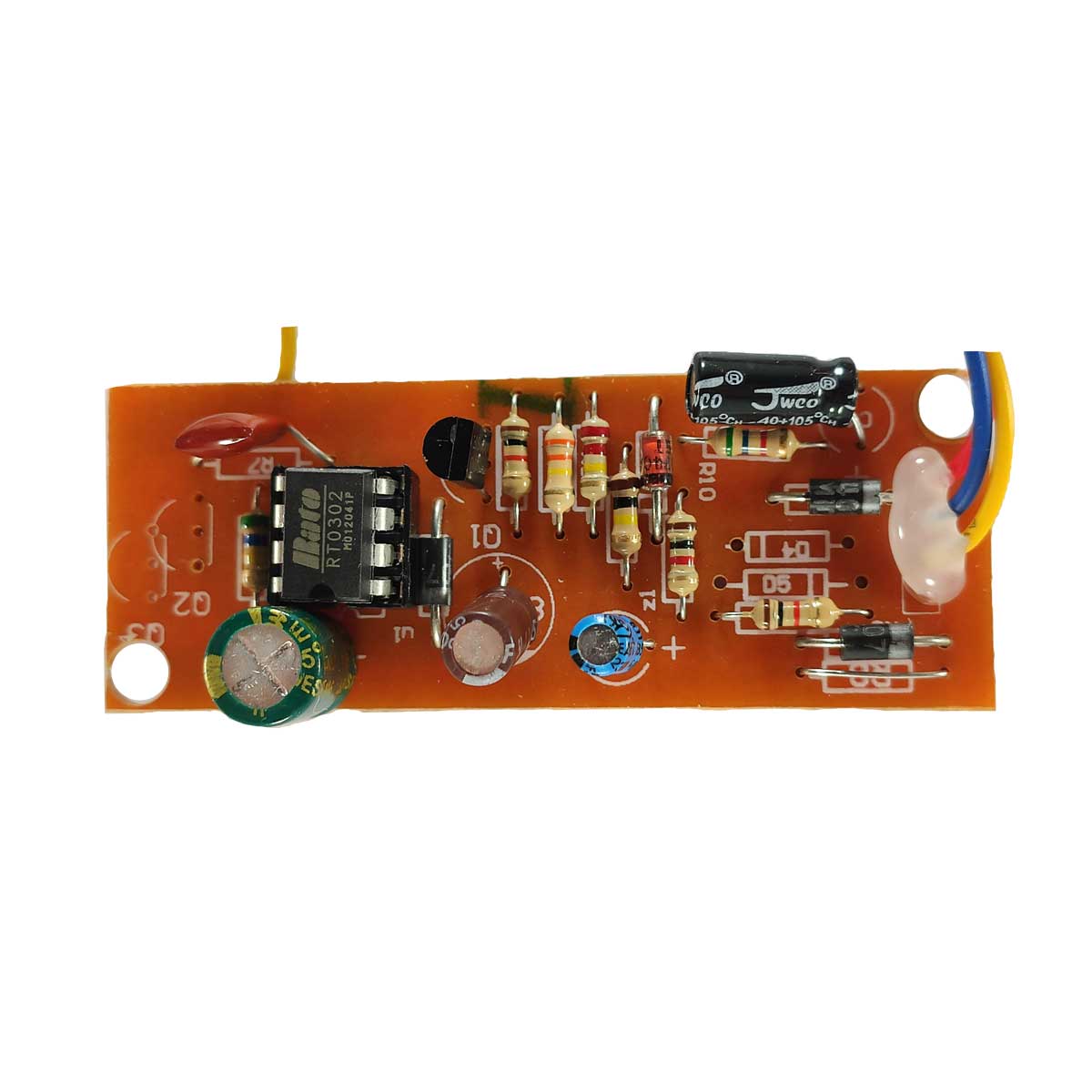

برد زنگ مانیتور آیفون تصویری

وظایف اصلی برد زنگ (صوت) مانیتور آیفون تصویری:

• تولید صدای زنگ: صدای زنگ توسط یک آی‌سی (IC) خاص، مانند RT0302، MT2800، یا M602 تولید می‌شود. این آی‌سی‌ها به آی‌سی‌های دینگ‌دانگ یا موزیکال معروف هستند.
• تقویت صدای زنگ: صدای زنگ تولید شده توسط آی‌سی LM386 تقویت می‌شود. میزان تقویت صدا بستگی به مقادیر خازن و مقاومت متصل به این آی‌سی دارد.
• پخش صدای زنگ: صدای زنگ از طریق بلندگو (اسپیکر) پخش می‌شود. در برخی مدل‌ها، صدای زنگ از طریق خازن به پنل بیرونی نیز منتقل می‌شود تا به عنوان فیدبک پخش شود.
• دریافت و تقویت صدای میکروفون: صدا از طریق ترانزیستورها تقویت شده و به پنل انتقال می‌یابد.
• کنترل زمان تصویر و زنگ: این برد، زمان نمایش تصویر و مدت زمان زنگ را کنترل می‌کند.
• انتقال خط تصویر: انتقال خط تصویر به برد تصویر نیز از وظایف این برد است.
• تغذیه: تأمین تغذیه برای قسمت‌های مختلف آیفون تصویری.

اجزای اصلی برد زنگ (صوت) مانیتور آیفون تصویری:

• آی‌سی تولید صدای زنگ (RT0302, MT2800, M602)
• آی‌سی تقویت صدا (LM386)
• ترانزیستورها (برای تقویت صدای میکروفون)
• خازن‌ها و مقاومت‌ها (برای تنظیم میزان صدا و فیلتر کردن نویز)
• بلندگو (اسپیکر)
