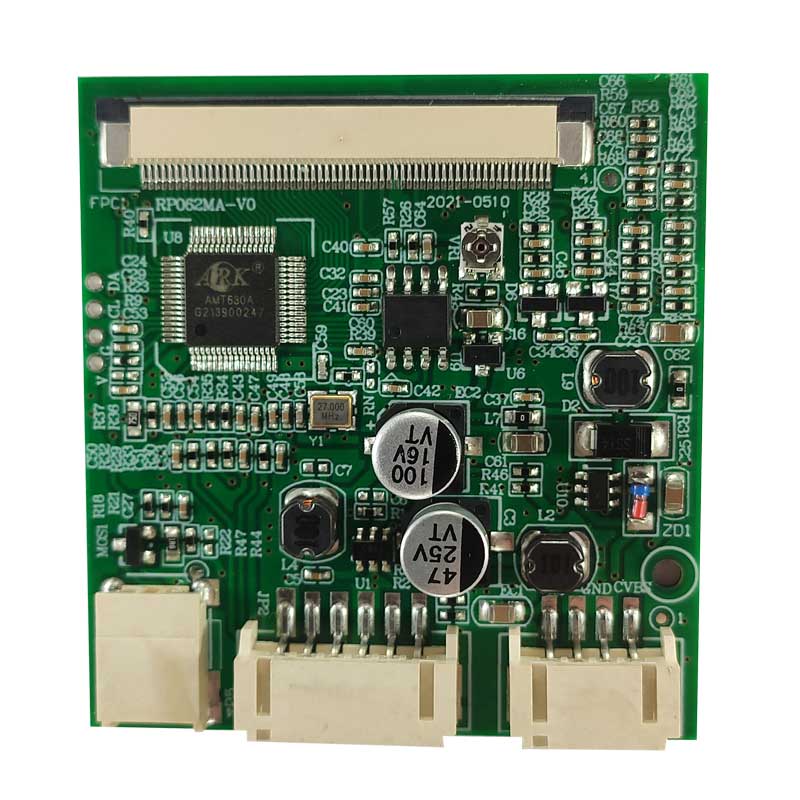

برد ال سی دی آیفون تصویری 7 اینچ (60 پین) یک قطعه الکترونیکی است که برای تعمیر و تعویض نمایشگرهای 7 اینچی آیفون تصویری استفاده می‌شود.
ویژگی‌ها و مشخصات:
- سازگاری: مناسب برای انواع ال سی دی 7 اینچ (آلدو، کوماکس، کامکس).
- تعداد پین: 50 یا 60 پین (بسته به مدل).
- وظیفه: ساخت و پردازش تصویر، تبدیل سیگنال آنالوگ به خطوط تصویر و تامین ولتاژ بک لایت ال سی دی.
- قطعات: دارای فلت 50 پین و پتانسیومتر تنظیم‌کننده رزولوشن.
- آی سی: تامین ولتاژ بک لایت در آن از آی سی APW7207 استفاده شده و دارای پردازنده T0308S است.
- اتصالات: دارای 2 سوکت 4 پین و 6 پین برای تغذیه است. قسمت 4 پین شامل VCC (ولتاژ مثبت)، GND (منفی) و VIDEO (تصویر) است. قسمت 6 پین دارای 2 قسمت 3 پین برای تنظیم نور و رنگ است که معمولاً به وسیله پتانسیومتر به مانیتورهای 7 اینچ متصل می‌شود.
