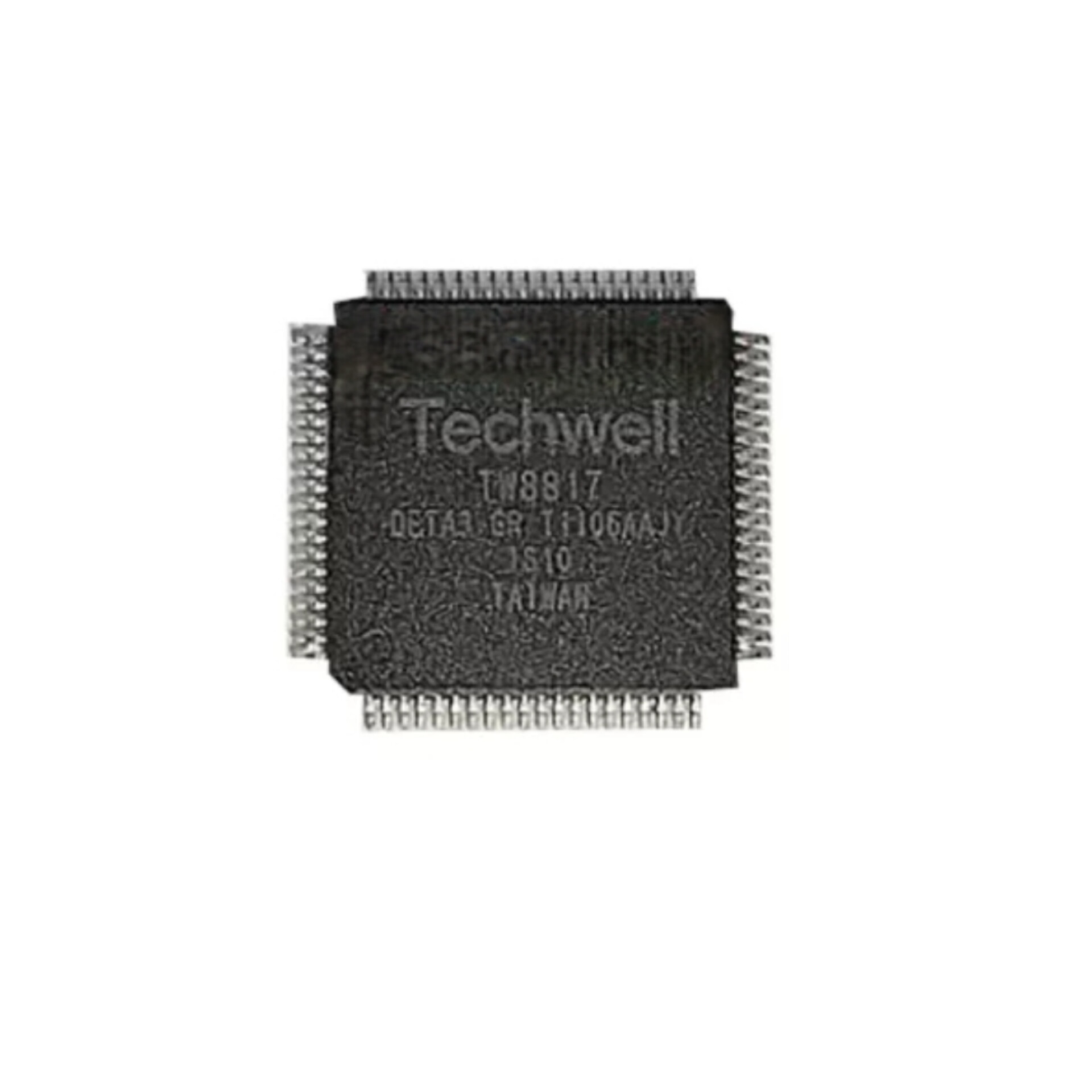

آی‌سی TW8817

معرفی آی‌سی TW8817
آی‌سی TW8817 یک کنترلر گرافیکی و دیکودر ویدئویی پیشرفته است که توسط شرکت Techwell تولید شده است. این آی‌سی به‌طور خاص برای سیستم‌های نمایش ویدئویی در خودروها، سیستم‌های نظارتی و تجهیزات نمایشگر طراحی شده است. در واقع، این تراشه قابلیت‌های comprehensive برای پردازش ویدئو و گرافیک ارائه می‌دهد.

ویژگی‌ها و مشخصات فنی آی‌سی TW8817

• نوع آی‌سی: کنترلر گرافیکی و دیکودر ویدئویی

• ورودی‌های ویدئویی:

  • کامپوزیت (CVBS)

  • S-Video

  • Component Video (YPbPr)

  • VGA (تا UXGA)

• ورودی‌های دیجیتال:

  • LVDS

  • RGB

• خروجی‌ها:

  • LVDS

  • RGB

  • TTL

• فرمت‌های پشتیبانی شده:

  • NTSC/PAL/SECAM

  • 480p/576p/720p/1080p

• پکیج: LQFP-128

• ولتاژ کاری: 3.3V، 1.8V، 1.2V

• رابط کنترل: I2C، SPI

• حافظه داخلی: دارد (برای OSD و گرافیک)

• قابلیت‌های پردازشی:

  • De-interlacing

  • Scaling

  • Noise reduction

  • Color enhancement

• دمای کاری: -40°C تا +85°C

چرا آی‌سی TW8817 را انتخاب کنیم؟

این آی‌سی با یکپارچه‌سازی قابلیت‌های گرافیکی و ویدئویی، راه‌حلی جامع برای سیستم‌های نمایش پیشرفته ارائه می‌دهد. اولاً، پشتیبانی از طیف وسیعی از فرمت‌های ورودی و خروجی، انعطاف‌پذیری طراحی را maximized می‌کند. ثانیاً، پردازش‌گر تصویر پیشرفته، کیفیت خروجی را در شرایط مختلف نوری بهبود می‌بخشد. علاوه بر این، عملکرد مطمئن در محدوده دمایی گسترده، آن را برای کاربردهای خودرویی و صنعتی مناسب می‌سازد.

نحوه استفاده و نکات مهم در مدار

ابتدا پایه‌های تغذیه مختلف را با خازن‌های بایپس مناسب (0.1μF و 10μF) پایدار کنید. برای سیگنال‌های ویدئویی حساس، از مسیرهای تراس impedance-controlled استفاده کنید. رابط LVDS را با دقت بالا و طول مسیرهای متقارن پیاده‌سازی کنید. علاوه بر این، برای کلاک‌های با فرکانس بالا، از تکنیک‌های shielding مناسب بهره ببرید. در نهایت، حرارت‌سینک مناسب برای پکیج LQFP-128 در نظر بگیرید.

چرا خرید از اوج الکتریک؟

اوج الکتریک با تأمین آی‌سی TW8817 اورجینال، نیاز مهندسان به این کنترلر گرافیکی پیشرفته را برطرف می‌کند. خرید از اوج الکتریک تضمین می‌کند که محصولاتی با کیفیت عالی و عملکرد پایدار دریافت می‌کنید. این مجموعه با ارائه مشاوره فنی تخصصی، همراهی مطمئنی برای پروژه‌های نمایش ویدئویی شماست.

جمع‌بندی
آی‌سی TW8817 با ترکیب قابلیت‌های پردازش ویدئویی پیشرفته، گرافیک غنی و پشتیبانی از فرمت‌های متعدد، انتخابی ایده‌آل برای سیستم‌های نمایش حرفه‌ای و کاربردهای صنعتی به شمار می‌رود. در نتیجه، این آی‌سی می‌تواند نیازهای پیچیده پروژه‌های نمایش ویدئویی را به خوبی برطرف کند.
